常见纺织纤维热学性能
2020-06-27 13:52:21来源:西安富民无纺
非织造布在加工和使用过程中会遇到不同的温度环境,而且温度范围较广。如化学黏合加固过程中烘干、烘焙等温度都很高,热黏合加固中温度也在纤维的熔点以上,必须考虑利用纤维的热学性能来进行非织造布的加工。
合成纤维受热后,随着温度的提高,将相继出现玻璃态、高弹态和黏流态三种物理状态。态与态之间分界温度为:玻璃化温度是玻璃态向高弹态转变的温度,也就是高聚物链段运动开始发生的温度;高弹态向黏流态转变时,先软化然后熔融,一般把低于熔点20~40℃的湿度称为软化点温度。

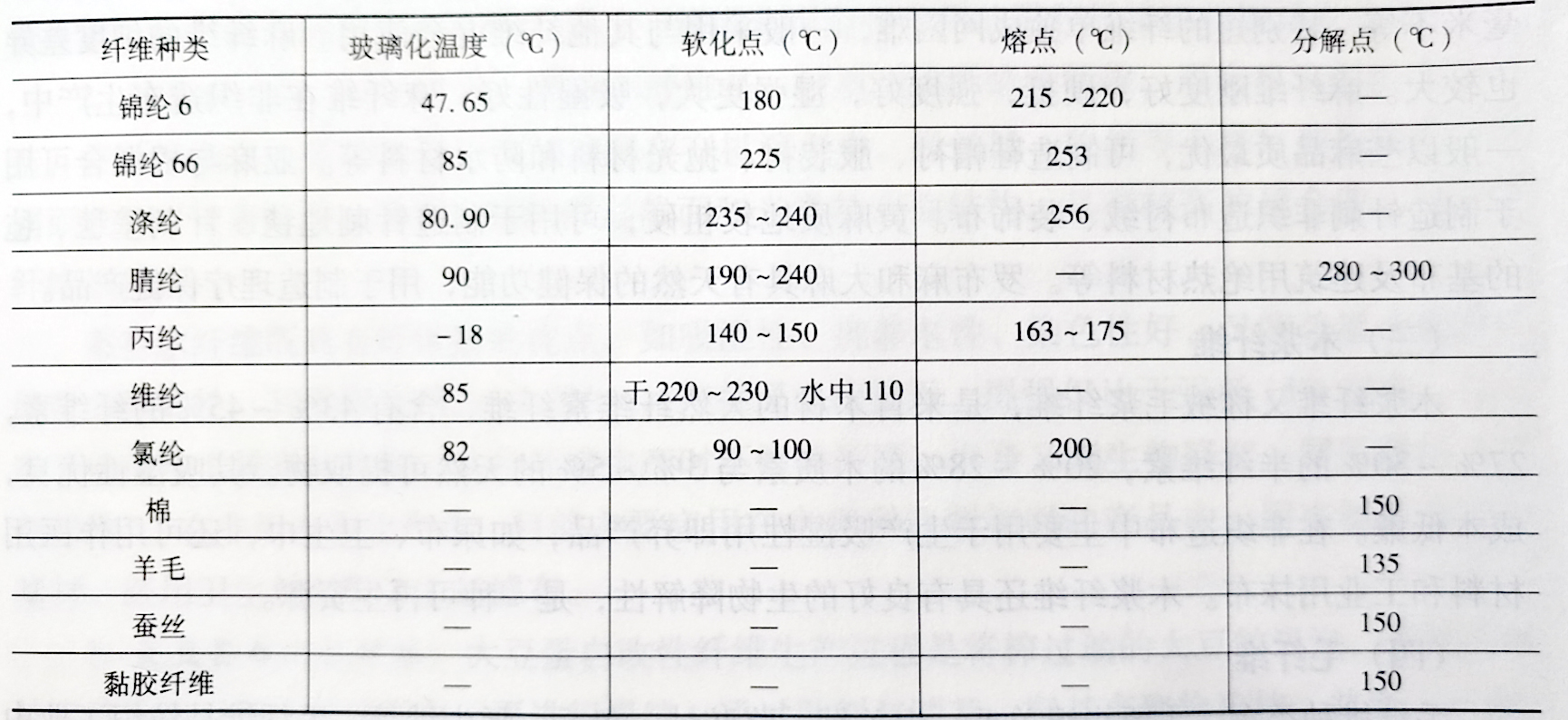

常见纺织纤维的主要热学性能
天然纤维和黏胶纤维等再生纤维素纤维没有上述变化过程,但达到一定温度后会自行分解。
合成纤维受热后,会产生不可逆转的收缩现象。这是由于纺丝成形过程中的残留应力受玻璃态的约束不能缩回,当加热温度超过一定限度时,碱弱了大分子间的约束,产生了收缩,这就是合成纤维的热收缩。
化学黏合法非织造布生产,应考虑合适的烘干、烘焙温度,控制其热收缩。对热熔黏合加固来说,考虑纤维的熔点和热收缩性显得更为重要。
